Двухлинейные системы смазки

Автоматические двухлинейные системы CISO могут использоваться на крупных системах с рассеянными точками смазки, требующими различного количества смазки. Эти централизованные двухлинейные системы смазки используют две основные магистрали, которые попеременно снабжаются смазкой от насоса высокого давления через перекидной клапан при давлении до 400 bar (5 800 psi). Ответвительные линии вдоль основных магистралей соединены с двухлинейными дозирующими устройствами для подачи большого объема смазки к точкам смазки. В крупных двухлинейных системах для контроля и управления централизованными двухлинейными системами смазки используются концевые датчики давления.

Получить цену Двухлинейные системы смазки

Продукты Двухлинейные системы смазки

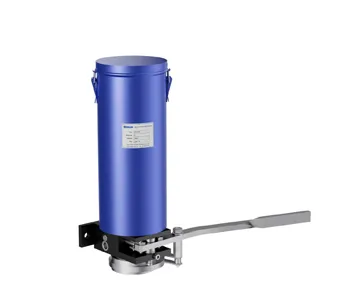

Насос MTP с ручным управлением

Подходит для двухлинейных и прогрессивных систем смазки.

Смазочный насос ZP08/14/24

Насосы ZP08/14/24, используемые преимущественно в двухлинейных системах или в качестве подающих насосов, работают при максимальном давлении 400 бар (5800 фунтов на квадратный дюйм).

Двухлинейные устройства дозирования смазки DSG

Надежные дозирующие устройства DSG, изготовленные из оцинкованной стали и предназначенные для двухлинейных систем с давлением до 400 бар (5800 фунтов на квадратный дюйм), доступны с восемью выходными патрубками. Каждая пара выходных патрубков оснащена индикаторным штифтом для визуального контроля.

Измерительные приборы DSKH

Прочные дозирующие устройства DSKH из оцинкованной стали предназначены для двухлинейных систем с давлением до 400 бар (5800 фунтов на квадратный дюйм).

Устройства учета потребления электроэнергии по технологии DSL с двумя линиями

Измерительные приборы DSL, изготовленные из прочной оцинкованной стали, предназначены для двухлинейных систем и выдерживают давление до 400 бар (5800 фунтов на квадратный дюйм). Эти устройства, доступные с количеством розеток до восьми, оснащены индикаторным штифтом на каждой паре розеток для визуального контроля.

Электрический переключающий клапан WP-C

Электрический переключающий клапан WP-C, представляющий собой интегрированное устройство управления задержкой, использует высокомоментный двигатель постоянного тока для привода в движение скользящего сердечника клапана. Это движение открывает и закрывает маслопровод или изменяет направление подачи масла.

Гидравлические переключающие клапаны DU-C

Гидравлические переключающие клапаны DU-C, разработанные в первую очередь для двухлинейных систем смазки, попеременно подают смазку из насоса в одну из двух основных линий. Другая линия соединена с обратным трубопроводом насоса. Давление переключения этих клапанов регулируется.

Блок управления системой MC-Ⅰ

Оборудование управления MC-Ⅰ специально разработано для управления централизованной системой смазки. Специальная плата, установленная внутри оборудования, контролирует все входные и выходные сигналы системы.

Конечные реле давления EPW

Конечные реле давления EPW, являющиеся важнейшими компонентами двухлинейной системы смазки, предназначены для контроля работы системы. Они определяют давление в конце соответствующей магистральной линии и инициируют процедуру переключения.

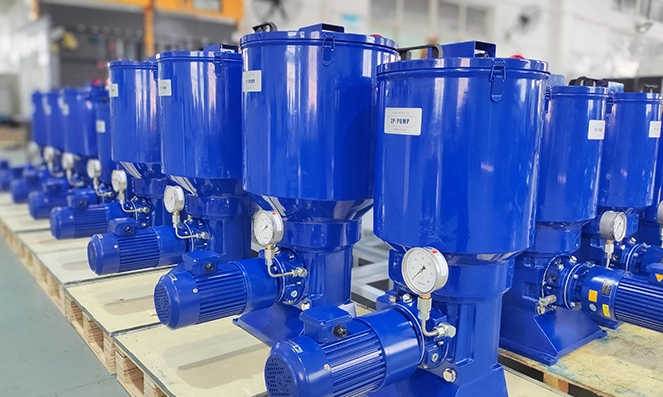

Особенности автоматических двухлинейных систем смазки

Подходят для крупных систем с рассредоточенными точками смазки
Обеспечивают различное количество смазки на точку
Работа под высоким давлением до 400 бар (5800 фунтов/кв. дюйм)
Две основные магистрали, подающие смазку попеременно для непрерывной работы
Концевые реле давления для автоматического контроля
Надежная работа в тяжелых промышленных условиях

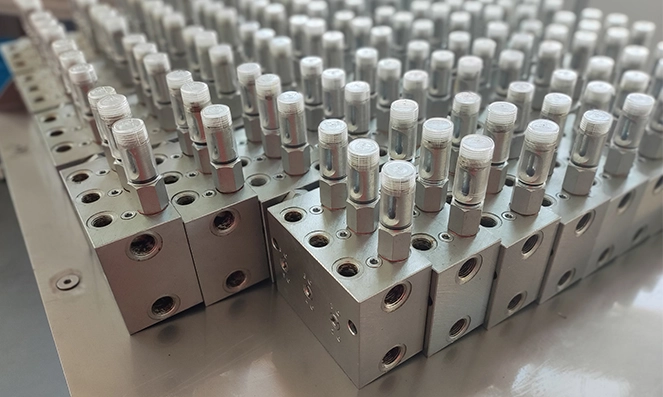

Монтаж автоматических двухлинейных систем смазки

Двухлинейные системы смазки CISO должны устанавливаться в легкодоступных местах на оборудовании. Подсоедините две основные подающие магистрали к переключающему клапану, который попеременно подает давление в каждую линию. Устанавливайте двухлинейные дозирующие устройства в ответвлениях как можно ближе к точкам смазки. Установите концевые реле давления в самой дальней точке каждой магистрали для контроля давления в системе и автоматического переключения магистралей. Все трубопроводы должны быть рассчитаны на максимальное давление насоса до 400 бар.

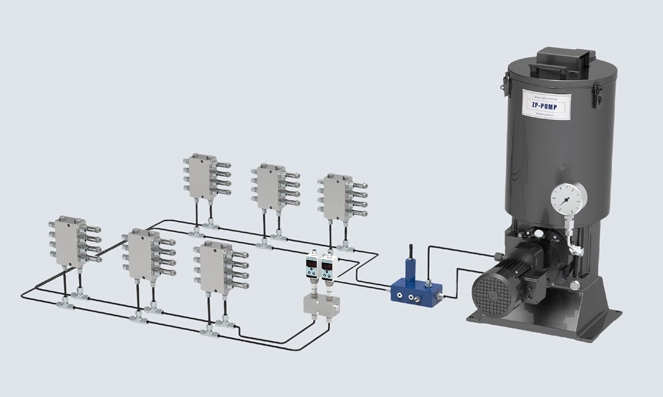

Компоненты автоматической двухлинейной системы смазки CISO

Смазочные насосы

A Смазочный насос ZP01/02
B Смазочный насос ZP08/14/24

Дозирующие устройства

1 Двухлинейные дозирующие устройства DSG
2 Двухлинейные дозирующие устройства DSL
3 Дозирующие устройства DSKH

Клапаны и управление

4 Электрический переключающий клапан WP-C
5 Гидравлические переключающие клапаны DU-C
6 Блок управления MC-Ⅰ
7 Концевые реле давления EPW

Часто задаваемые вопросы о двухлинейных системах смазки

Q Как работает двухлинейная система смазки? −

Двухлинейная система использует насос высокого давления для попеременной подачи смазки по двум основным магистралям через переключающий клапан. Когда одна магистраль находится под давлением, дозирующие устройства на этой линии подают точное количество смазки к каждой точке смазки. Затем переключающий клапан переключается на другую магистраль, и процесс повторяется. Концевые реле давления фиксируют рост давления в конце активной линии, инициируя переключение.

Q В чем преимущества двухлинейной системы перед однолинейной? +

Двухлинейные системы идеально подходят для крупных установок с большим количеством рассредоточенных точек смазки, требующих различных количеств смазки на точку. Они работают при более высоком давлении (до 400 бар) по сравнению с однолинейными системами, что делает их пригодными для тяжелых условий эксплуатации. Кроме того, они позволяют индивидуально регулировать дозу смазки на каждом дозирующем устройстве без остановки системы.

Q Какие типы смазок можно использовать в двухлинейной системе? +

Двухлинейные системы CISO совместимы с консистентными смазками до класса NLGI 3 и смазочными маслами. Тип смазки следует выбирать исходя из требований точек смазки и условий работы оборудования. Рекомендуется проконсультироваться со специалистом по смазке для получения рекомендаций для вашего конкретного применения.

Q Сколько точек смазки может обслуживать двухлинейная система? +

Двухлинейная система смазки CISO может обслуживать сотни точек смазки в одной установке, что делает ее пригодной для очень крупных машин, таких как прокатные станы, бумагоделательные машины и большие прессы. Точное количество зависит от производительности насоса, длины линий и требуемой дозы смазки в каждой точке.

Q Как осуществляется контроль двухлинейной системы смазки? +

Система контролируется с помощью концевых реле давления (EPW), установленных в самой дальней точке каждой магистрали. Когда активная линия достигает заданного давления, реле подает сигнал в блок управления для переключения клапана. Если давление не достигается за установленное время, блок управления генерирует сигнал неисправности, предупреждая оператора о возможной закупорке или отказе насоса.

Прогрессивные системы смазки vs однолинейные системы смазки vs двухлинейные системы смазки vs системы смазки цепей

Характеристика	Прогрессивные системы смазки	Однолинейные системы смазки	Двухлинейные системы смазки	Системы смазки сельхозтехники
Определение	Прогрессивная система смазки — это эффективная система смазки для механического оборудования, подающая смазку прогрессивно к различным частям оборудования, чтобы каждая часть получала достаточное количество смазки.	Смазочный насос автоматически подает смазку к дозатору по одной подающей магистрали. Каждый дозатор обслуживает только одну точку смазки и может быть настроен на подачу точной дозы требуемой смазки или масла.	Двухлинейные системы могут использоваться в крупных системах с рассредоточенными точками смазки, требующими различного количества смазки. Эти системы используют две основные магистрали, которые попеременно подают смазку от насоса высокого давления.	Автоматическая система смазки для сельскохозяйственной техники — это интеллектуальная система, обеспечивающая количественную и своевременную подачу смазки к ключевым узлам сельхозмашин. С помощью насоса и распределителя она точно подает смазку или масло к каждой точке трения, обеспечивая стабильную работу оборудования даже в условиях высоких нагрузок, запыленности и влажности. Эта система может значительно снизить затраты на ручное обслуживание, уменьшить количество отказов и продлить срок службы оборудования, повышая общую эффективность и надежность сельхозтехники.
Основные компоненты	A Насос автосмазки GT B Насос автосмазки GM C Смазочный насос GP203 D Смазочный насос GP205 E Смазочный насос GT-X F Смазочный насос GT-HEAVY G Смазочный насос GP212 Предохранительные клапаны на выходе Основная магистраль Фильтр Реле давления Прогрессивный распределитель (1-е поколение) Прогрессивный распределитель (2-е поколение) Прогрессивный распределитель (3-е поколение) Контроль работы Мониторинг неисправностей Трубки и шланги Линия к точке смазки Контроллер	A Смазочный насос C-flow B Гидравлический насос LUBESTAR C Электрический насос LUBESTAR D Однолинейный смазочный насос GTS E Электрический смазочный насос GMS F Смазочный насос GT-MAX Узел обратного соленоидного клапана Манометр Трубопроводы Фильтр Тройниковые разветвители Трубные хомуты Четырехходовые разветвители Объемный дозатор Контрольное устройство (реле давления) Линия к точке смазки Контроллер	A Смазочный насос ZP01/02 B Смазочный насос ZP08/14/24 Двухлинейные дозирующие устройства DSG Двухлинейные дозирующие устройства DSL Дозирующие устройства DSKH Электрический переключающий клапан WP-C Гидравлические переключающие клапаны DU-C Блок управления MC-Ⅰ Концевые реле давления EPW	A Масляный насос EM2 B Насос смазки цепей PMV C Насос смазки цепей PMN D Смазочный насос GT PLUS E Смазочный насос GM F Смазочный насос GP203 Распределительный блок смазки Масляный бак Щетки Гибкий рукав высокого давления
Принцип работы	Смазка подается насосом по основным магистралям к прогрессивному распределителю. Смазка подается «прогрессивно» к точкам трения. Циркуляция прогрессивного распределителя контролируется оптически или электрически.	Дозирующие значения подаются в магистраль насосом — динамически работающие дозирующие клапаны со скачком давления, статически работающие дозирующие элементы с медленным нарастанием давления. Таким образом, они передают соответствующее количество смазки к точке трения. Во время последующей фазы сброса давления смазка перезагружается в дозирующих клапанах для следующего цикла смазки.	Двухлинейные системы CISO могут использоваться в крупных системах с рассредоточенными точками смазки, требующими различного количества смазки. Эти системы используют две основные магистрали, которые попеременно подают смазку от насоса высокого давления через переключающий клапан при давлении до 400 бар (5800 фунтов/кв. дюйм). Вдоль магистралей к ответвлениям подключаются двухлинейные дозирующие устройства для подачи большого объема смазки к точкам смазки. В крупных двухлинейных системах для управления и контроля используются концевые реле давления.	Автоматические системы смазки для сельхозтехники подают масло или смазку автоматически, периодически и в точных количествах во время работы оборудования. Смазочные насосы с электрическим или механическим приводом подают смазку через распределители или трубопроводы к каждой точке смазки, обеспечивая хорошую смазку подшипников, цепей, шестерен и других критических компонентов, снижая износ и продлевая срок службы.
Преимущества	Компактный, гибкий комплект Контролируемая работа Полная проходимость каналов Широкий диапазон применения	Обслуживание многочисленных точек смазки Минимальные дозируемые количества Компактная конструкция Для масла или текучей смазки Низкая стоимость и высокая эффективность Простой монтаж	Надежность Простота обслуживания Возможность ультразвукового контроля уровня Встроенный фильтр смазки	Установил один раз — выгода на долгие годы Непрерывная работа в пиковые сезоны, повышение эффективности Низкие затраты на обслуживание, точная смазка Более плавная работа ключевых узлов, повышенная долговечность Пыле- и влагозащита, подходит для суровых условий
