Автоматическая однострочная система смазки является наиболее широко распространенной системой смазки с общими потерями в области общего машиностроения.
Небольшие количества масла или жидкой смазки подаются с перерывами в желаемое время цикла точки смазки. Пример 5 до 1000 мм³ объема дозирования, до давления 25 бар в точке смазки, для давления насоса от 25 до 150 бар.

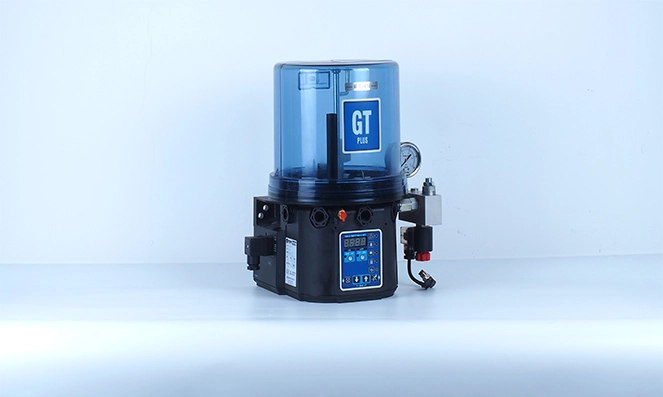

Подключение многочисленных точек смазки
Наименьшие дозирующие количества
Компактная конструкция
Для масла или смазки
Экономически эффективным-
Легкая сборка
А-C-FLOW Однолинейный смазочный насос
B - LUBESTAR Гидравлический насос
С-Электрический насос LUBESTAR
Д-GTS одиночная линия смазки насоса
Е-GMS смазочный насос
Ф-GT-MAX Смазочный насос
1-Возвратный электромагнитный клапан в сборе
2-Манометр
3-Трубопроводы
4-Фильтр
5-тройник разветвления частей
6-Трубные зажимы
7-Четыре разветвляющегося кусочка
8-Распределитель смазки-Объемный распределитель
9-Контрольное устройство (реле давления)
10-Линия до точки смазки
11-Контроллер
| Особенность | Прогрессивные системы смазки | Одно-Линия Системы Смазки | Двойн-линия системы смазки | Системы смазки цепей |
| Определение | Прогрессивная система смазки-это эффективная система смазки, используемая для механического оборудования, обеспечивающая смазку постепенно к различным частям оборудования, чтобы гарантировать, что каждая часть получает достаточное количество смазки. |
Смазочный насос автоматически подает смазку в дозатор смазки по одной линии подачи. Каждый дозатор обслуживает только одну точку смазки и может быть отрегулирован для обеспечения точной требуемой дозы смазки или масла. |
Двухлинейные системы могут использоваться на больших системах с дисперсными точками смазки, которые требуют различных объемов смазки. Эти системы используют две основные линии, которые поставляются поочередно со смазкой из насоса высокого давления. |
Система смазки цепей-это система, используемая для защиты и обслуживания цепей механического оборудования. Он работает в основном за счет обеспечения нужного количества смазки для уменьшения трения и износа цепи, а также для поддержания гибкости цепи и эффективности работы. Система смазки цепи обычно включает в себя резервуар, линии и щетки. Эти компоненты работают вместе, чтобы гарантировать, что поверхность цепи всегда должным образом смазана, продлевая срок службы цепи и приводной системы, снижая затраты на техническое обслуживание и повышая надежность и эффективность оборудования. |
| Основные компоненты | А-ГТАвтоматический смазочный насос Б-ГМАвтоматический смазочный насос C-GP203 смазочный насос D-GP205 смазочный насос E-GT-X смазочный насос F-GT-HEAVY смазочный насос G-GP212 смазочный насос Элементы выпускного предохранительного клапана Основная линия Фильтр Реле давления Прогрессивный распределитель (1 поколение) Прогрессивный распределитель (2 поколения) Прогрессивный распределитель (2 поколения) Прогрессивный распределитель (поколение 3) Функциональное управление Мониторинг неисправностей Трубы и шланги Линия до точки смазки Контроллер |
A - C-потокСмазочный насос Б-Гидравлический насос LUBESTAR С-ЛУБЕСТАР Электрический насос D - GTS однострочный смазочный насос Э-СГМЭлектрический смазочный насос F - GT-MAXСмазочный насос Возвратный электромагнитный клапан в сборе Манометр Трубопроводы Фильтр Футболка с разветвлением в складках Трубные хомуты Четыре разветвляющегося кусочка Объемный распределитель Проверить устройство (реле давления) Линия до точки смазки Контроллер |
Измерители DSG Dual-line Измерительные устройства DSL Dual-line Измерители DSKH WP-C Электрический сменный клапан DU-C Гидравлические сменные клапаны Блок управления системой MC-Ⅰ Реле давления в конце линии EPW |
Масляный бак Кисти Гибкая труба высокого давления |
| Принцип работы | Смазка прокачивается через основные линии к прогрессивному распределителю с насосом. Смазка elivered «прогрессивно» к точке трения. Циркуляция прогрессивного распределителя контролируется оптически или электрически. |
Значения дозирования воздействуют на основную линию с насосом-динамически работающие дозирующие клапаны с скачком давления, статические рабочие дозирующие элементы с медленным нарастанием давления. Эти таким образом Перенесите соответствующее количество смазки в точку трения. Во время следующей фазы сброса смазка переупаковывается в дозирующие клапаны для следующего процесса смазки. |
Двухлинейные системы CISO могут использоваться на больших системах с дисперсными точками смазки, которые требуют различных количеств смазки. Эти системы используют две основные линии, которые поставляются поочередно со смазкой из насоса высокого давления через переключающий клапан до 400 бар (5 800 фунтов на квадратный дюйм) ответвления, вдоль основных линий, соединены с двойн-линией измеряя приборами для того чтобы поставить большой том смазки к точкам смазки внутри большие двойн-линии системы, Реле давления конца линии использованы для того чтобы контролировать и контролировать систему. |
Цепная система смазки переносит смазку из бака для хранения к щеткам через насос смазки, и через щетки смазка приложена к цепи для того чтобы сформировать смазывая фильм, который уменьшает цепное трение и носку. |
| Преимущества | Компактный, гибкий комплект Контролируемая функция Каналы проходят через полностью Широкий спектр использования |
Подключение многочисленных точек смазки Наименьшие дозирующие количества Компактная конструкция Для масла или жидкой смазки Низкая стоимость и высокая эффективность Легкая сборка |
Надежность Простота обслуживания Параметры ультразвукового управления низкого и высокого уровня Встроенный фильтр-смазка |
Компактная структура и легкое расширение Нет необходимости в дистрибьюторе Трубы гладкие и не имеют следов. Регулируемое смещение |
