Автоматическая смазочная система для вращательных буровых установок для взрывных скважин

I. Обзор автоматической смазочной системы для вращательных буровых установок

Вращательные буровые установки для взрывных скважин широко используются в горнодобывающей, туннельной и энергетической отраслях. Эти машины работают в чрезвычайно суровых условиях, включая высокий уровень запыленности, сильную вибрацию и непрерывную работу с высокой нагрузкой.

Автоматическая смазочная система (централизованная смазочная система) обеспечивает непрерывную и точную смазку всех критически важных компонентов, значительно повышая надежность оборудования и сокращая расходы на техническое обслуживание.

II. Анализ точек смазки вращательных буровых установок для взрывных скважин

1. Основные точки смазки

Типичные вращательные буровые установки включают следующие точки смазки:

Механизм вращения (опорно-поворотное устройство, зубчатые передачи)

Система подачи (направляющие, скользящие компоненты)

Точки соединения буровых штанг

Подшипниковые узлы (подшипники главного вала, подшипники качения)

Цепи и компоненты трансмиссии

Гидравлические вспомогательные точки смазки

Типичное количество точек смазки: 15–30 (в зависимости от конфигурации модели)

2. Проблемы ручной смазки

Неравномерная смазка и пропущенные точки смазки

Избыточная или недостаточная смазка, вызывающая износ или потери

Риски безопасности из-за высоко расположенных точек смазки

Загрязнение пылью, влияющее на качество смазки

Частые простои и высокие затраты на техническое обслуживание

Вывод: Ручная смазка не может удовлетворить требования современного горного оборудования.

III. Конфигурация автоматической смазочной системы для буровых установок

1. Рекомендуемые типы систем

Для суровых горных условий рекомендуются следующие системы:

Централизованная смазочная система

Однолинейная смазочная система

2. Компоненты системы

Типичная конфигурация включает:

Электрический насос для консистентной смазки Lubestar

Однолинейный прогрессивный распределитель VL-1

Основные смазочные линии + система трубопроводов отводов

Контроллер (таймер или система управления на базе ПЛК)

Данная конфигурация обеспечивает стабильное и эффективное решение автоматической системы смазки консистентной смазкой для горных буровых установок.

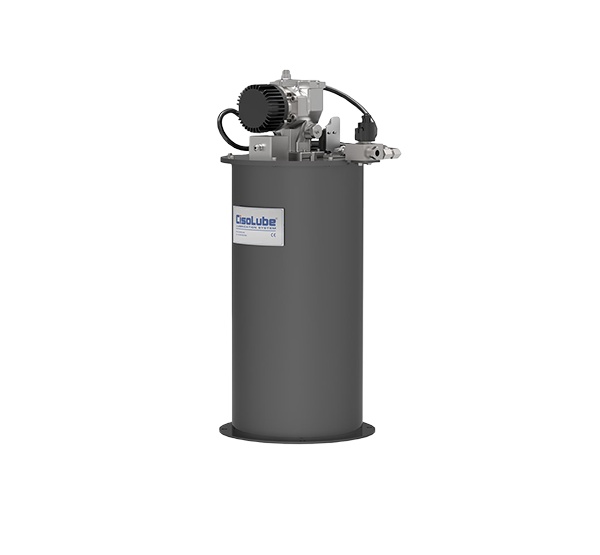

IV. Преимущества электрического насоса для консистентной смазки Lubestar

1. Основные эксплуатационные характеристики

Привод от бесщеточного двигателя постоянного тока

Высокая эффективность, стабильная производительность, длительный срок службы

Несколько вариантов емкости резервуара

Подходит для различных моделей буровых установок

Стабильное выходное давление

Надежная работа в условиях высокой вибрации

Степень защиты IP65

Пыленепроницаемый и водонепроницаемый для горных условий

Усиленная конструкция

Высокая долговечность и увеличенный срок службы

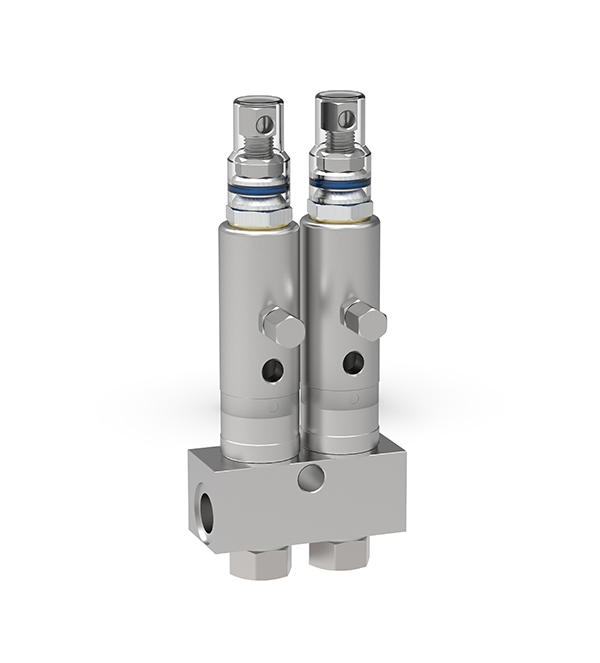

V. Однолинейный распределитель VL-1

1. Преимущества продукта

Независимый дозированный выход для каждой точки смазки

Простое обнаружение неисправностей (возможность контроля закупорки)

Расширяемая многоточечная конфигурация

Стабильное и надежное распределение смазки

Система идеально подходит для многоточечных распределенных смазочных применений, таких как вращательные буровые установки.

VI. Принцип работы автоматической смазочной системы

Процесс работы системы:

Контроллер активирует смазочный насос через заданный интервал времени

Смазка подается по главной линии

Распределители VL-1 последовательно распределяют смазку

Каждая точка смазки получает дозированное количество смазки

Система останавливается после завершения одного цикла

Результат:

Автоматическая работа без участия человека + точная автоматическая смазка

VII. Проектирование архитектуры системы

1. Типовая структура системы

Смазочный насос → Главный трубопровод → Группа распределителей VL-1 → Точки смазки

2. Рекомендации по проектированию

Используйте 1–3 группы распределителей в зависимости от количества точек смазки

Регулируемый выход смазки на каждую точку смазки

Оптимизируйте схему трубопроводов для уменьшения потерь давления

Правильная компоновка установки для удобного доступа при обслуживании

VIII. Руководство по эксплуатации и техническому обслуживанию

1. Выбор смазки

Рекомендуется смазка с высокой адгезией

Требуется высокая водостойкость

Рекомендуемый класс NLGI 1 или 2

Подходит для тяжелых горных условий эксплуатации

2. Ежедневный контрольный лист осмотра

Проверьте рабочее состояние смазочного насоса

Осмотрите трубки на предмет утечек или повреждений

Проверьте работу распределителя

Подтвердите выход смазки во всех точках смазки

3. Предотвращение распространенных проблем

Предотвращайте попадание пыли; регулярно очищайте соединители

Предотвращайте закупорку; установите системы фильтрации

Используйте низкотемпературную смазку в холодных условиях

График технического обслуживания

1）Еженедельно: проверка работы системы

2）Ежемесячно: осмотр трубопроводов и распределителей

3）Ежеквартально: пополнение или замена смазки

IX. Преимущества автоматических смазочных систем для горных буровых установок

1. Снижение частоты отказов оборудования

2. Увеличение срока службы ключевых компонентов

3. Снижение затрат на техническое обслуживание и рабочую силу

4. Увеличение времени безотказной работы машины

5. Повышение общей эффективности производства
